leafer-x-easy-snap

吸附插件，为 Leafer 应用提供元素移动自动吸附、对齐辅助线功能

安装

npm i leafer-x-easy-snap

快速使用

import { Snap } from 'leafer-x-easy-snap'

const app = new App({
  view: window,
  editor: {}
})

const snap = new Snap(app)

// 启用
snap.enable(true)

更多使用方式请移步 【playground】

项目参考自：【leafer-x-snap】

配置

/**
 * Snap 配置接口
 * 定义吸附功能的各种配置选项
 */
export interface SnapConfig {
  /** 基于哪个容器计算吸附元素，默认为 app.tree */
  parentContainer?: IUI
  /** 自定义过滤规则，用于排除特定元素 */
  filter?: (element: IUI) => boolean
  /** 是否显示吸附线，默认为 true */
  showLine?: boolean
  /** 是否显示吸附点标记，默认为 true */
  showLinePoints?: boolean
  /** 是否显示距离标签，默认为 true */
  showDistanceLabels?: boolean
  /** 吸附范围（像素），默认为 5 */
  snapSize?: number
  /** 吸附线颜色，默认为 '#E03E1A' */
  lineColor?: string
  /** 吸附点标记尺寸，默认为 4 */
  pointSize?: number
  /** 吸附线宽度，默认为 1 */
  strokeWidth?: number
  /** 吸附线虚线样式，默认为 null（实线） */
  dashPattern?: number[]
  /** 距离标签样式，包含线、框和文本样式 */
  distanceLabelStyle?: {
    line?: Partial<ILine>
    box?: Partial<IBox>
    text?: Partial<IText>
  }
  /** 显示元素等间距盒子 */
  showEqualSpacingBoxes?: boolean
  /** 自定义等宽间距Box的创建函数 */
  createEqualSpacingBox?: (res: EqualSpacingResult, worldBox: IBoundsData) => Box
}

特点

1. 绘制对齐辅助线的策略变更：基于移动元素 x、y 轴各生成最多3条线，绘制时会显示所有在线上的点
2. 基于 parentContainer 查找兄弟元素进行吸附，含parentContainer
3. 支持通过updateConfig 方法动态修改配置，如：更新父容器
4. 支持 ⌨️ 上下左右 按键微调时显示辅助线
5. 可以在元素上设置 isSnap 属性来控制元素是否参与吸附计算，默认为 true
6. 支持通过showDistanceLabels开启距离标签显示，默认为 true
7. 可通过 distanceLabelStyle 自定义距离标签样式：线、框和文本
8. 支持通过showEqualSpacingBoxes 开启等宽间距提示，默认为 true
9. 可通过 createEqualSpacingBox 函数创建等宽间距Box

截图示例

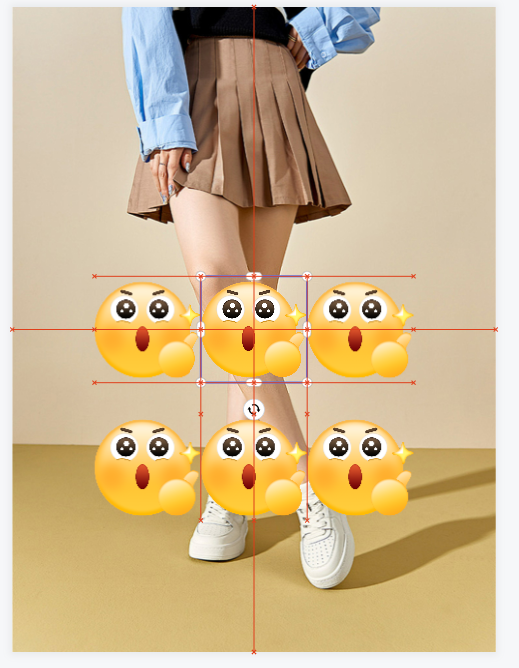

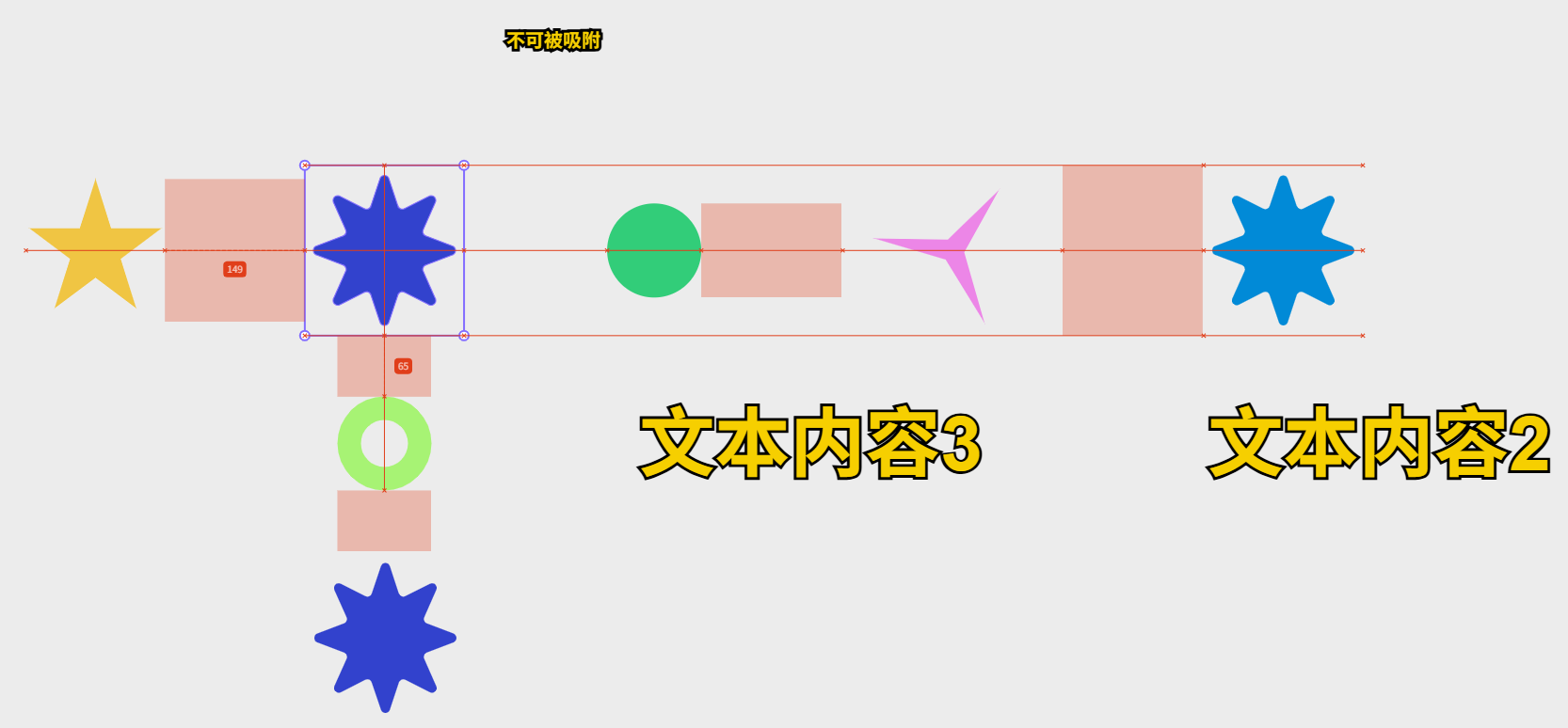

• 吸附线基础：X、Y轴各最多3条辅助线，支持指定父容器例如：Frame，父容器 isLeafer属性为false 时参与吸附计算如下图。

  •
  •

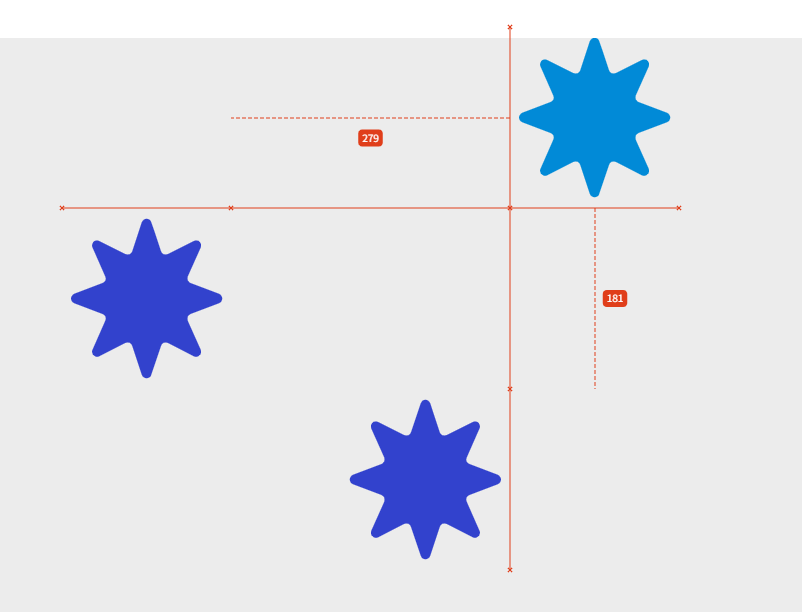

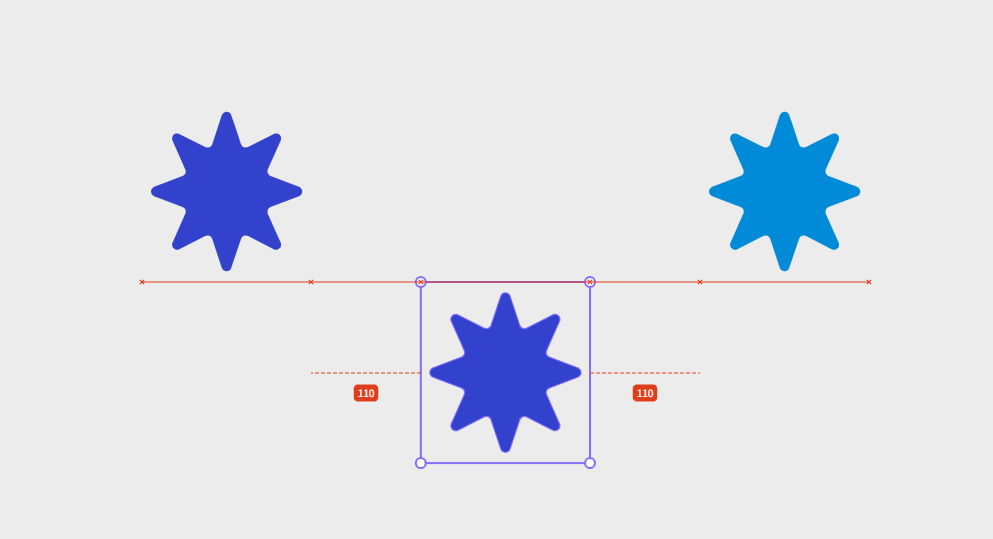

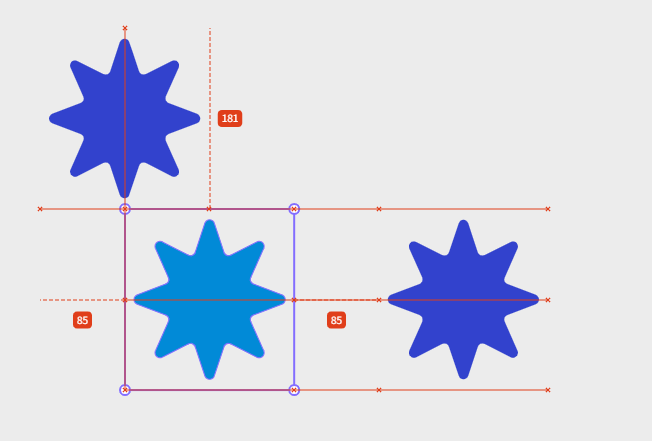

• 取显示的吸附线中，距离元素最近的点，从边的中线创建距离指示线，并创建距离标签。（两侧距离都一致时显示2个距离标签）

  •
  •
  •
  •

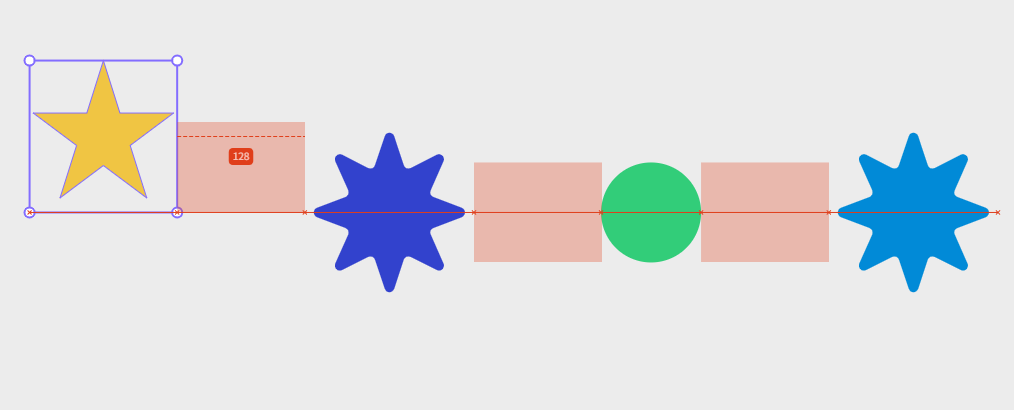

• 等宽间距提示

  •
  •
  •

重写收集元素方法 collectSnapElements 可实现更灵活的吸附，例如添加标尺参考线等

class Snap2 extends Snap {
  collectSnapElements() {
    const list = super.collectSnapElements()
    return [...app.sky.find('.guide-line'), ...list]
  }
}

const snap = new Snap2(app)

License

MIT License © 2024-PRESENT XiaDeYu

MIT License © 2024-PRESENT tuntun0609
